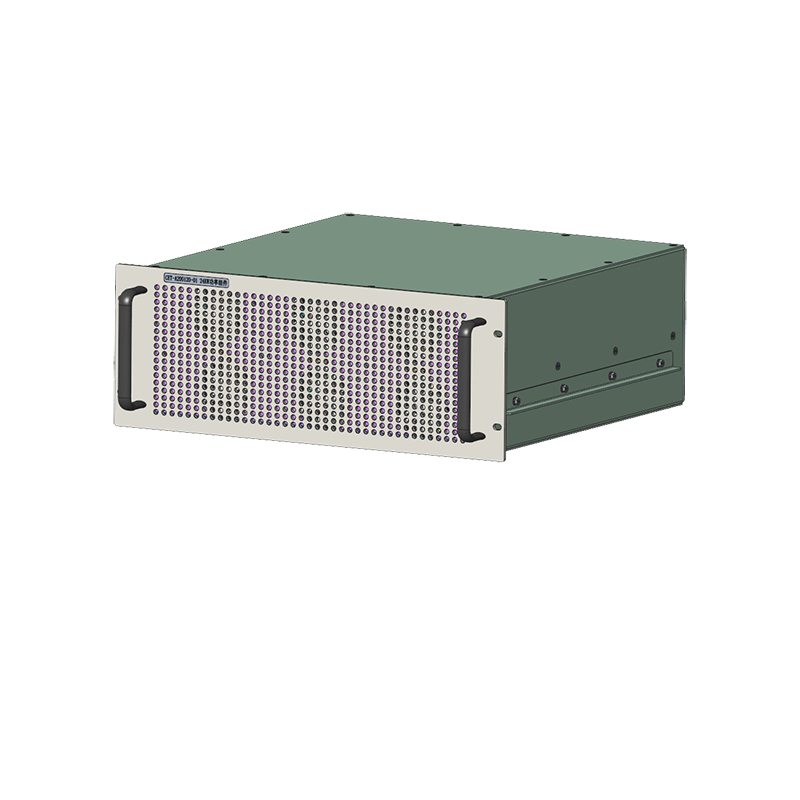

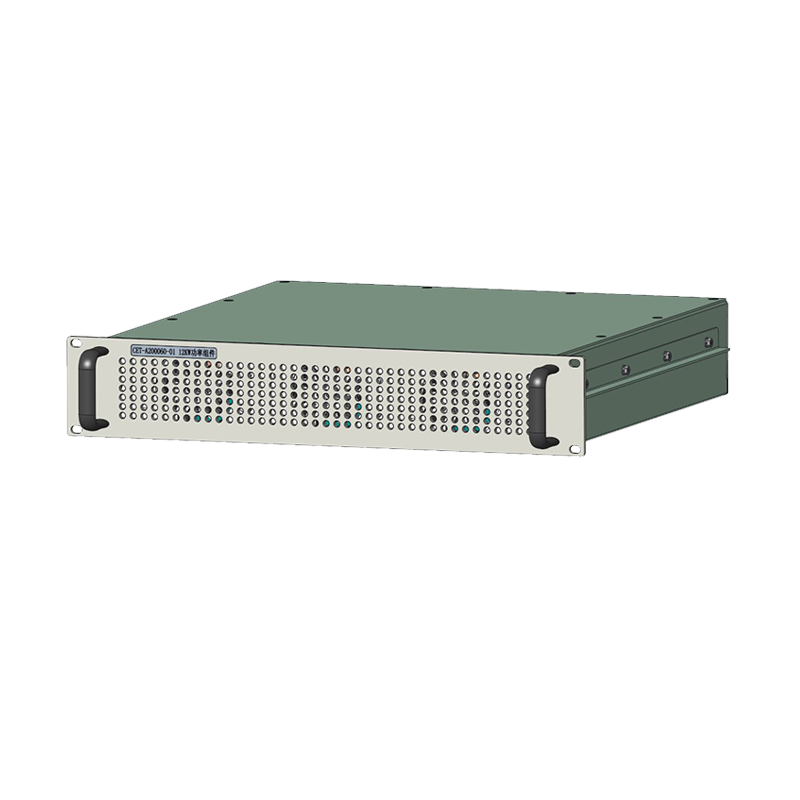

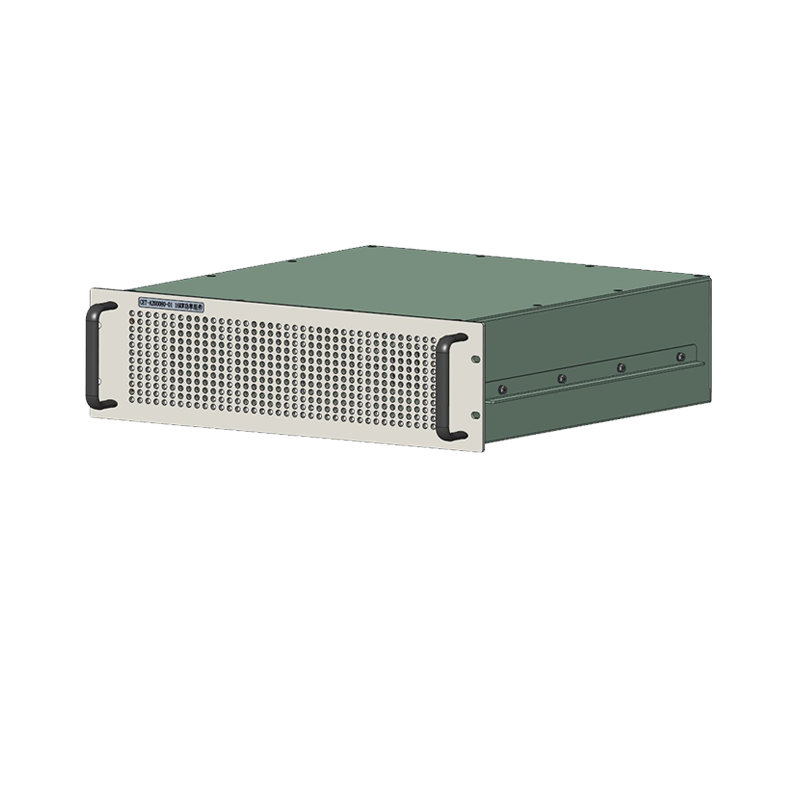

泄放组件
泄放组件内置不同数量及功率等级的泄放模块，最大输出电压可涵盖200Vdc～500Vdc，单个泄放功率可达7kW以上，输入电压380Vac。泄放组件采用标准化结构设计，元器件可实现全国产化自主可控。具有体积小、重量轻、效率和数字化程度高等特点。适合19英寸标准化机箱、机柜的组态电源系统、伺服机构、瞬态启动以及综合供电的场景。可以根据具体应用需要订制，以满足系统的功率需求及冗余需求。
泄放组件内置不同数量及功率等级的泄放模块，最大输出电压可涵盖200Vdc～500Vdc，单个泄放功率可达7kW以上，输入电压380Vac。泄放组件采用标准化结构设计，元器件可实现全国产化自主可控。具有体积小、重量轻、效率和数字化程度高等特点。适合19英寸标准化机箱、机柜的组态电源系统、伺服机构、瞬态启动以及综合供电的场景。可以根据具体应用需要订制，以满足系统的功率需求及冗余需求。
泄放电路具备快速响应能力确保系统在异常情况下安全运行
控制电源电压范围宽
电阻值与等效电阻设计合理
支持多模块并联工作
模块体积小巧、重量轻，便于安装与集成
集成CAN总线通信
便于系统集成与远程监控
| 参数 | 200V | 300V | 400V |
|---|---|---|---|
| 控制电源电压 | 380Vac±15% | 380Vac±15% | 380Vac±15% |
| 泄放工作时间 (≤额定电压) | 15s内≤1s | 15s内≤1s | 15s内≤1s |
| 泄放工作时间 (>额定电压) | 15s内≤0.5s | 15s内≤0.5s | 15s内≤0.5s |
| 泄放功率 (额定电压下) | >7KW | >7KW | >7KW |
| 最大工作电压 | 200V | 300V | 400V |
| 电阻值 (低功率支路) | 1kΩ * 18 | 2.2kΩ * 18 | 3.9kΩ * 18 |
| 电阻值 (高功率支路) | 56Ω * 99 | 130Ω * 99 | 240Ω * 99 |
| 电路等效电阻 (低功率支路) | 500Ω | 1.1kΩ | 1.95kΩ |
| 电路等效电阻 (高功率支路) | 5.1Ω | 11.8Ω | 21.8Ω |
| 总功率 (低功率支路) | 80W | 82W | 82W |
| 总功率 (高功率支路) | 7.9kW | 7.6kW | 7.3kW |
| 其他参数 | CAN总线通信，最多可16个并联工作 | CAN总线通信，最多可16个并联工作 | CAN总线通信，最多可16个并联工作 |
