产品特点

01

适用性强

具有高稳定性，低输出纹波

动态响应调整快速

02

安全可靠

输出过载能力强

设置多种保护功能，过流响应快，保护负载

03

智能高效

转换效率>90%，低能量损耗

智能通讯：CAN通讯，提供协议

04

自主可控

国产化率：100%自主可控

器件等级：国军标、七专级、企标级、工业级

应用场景

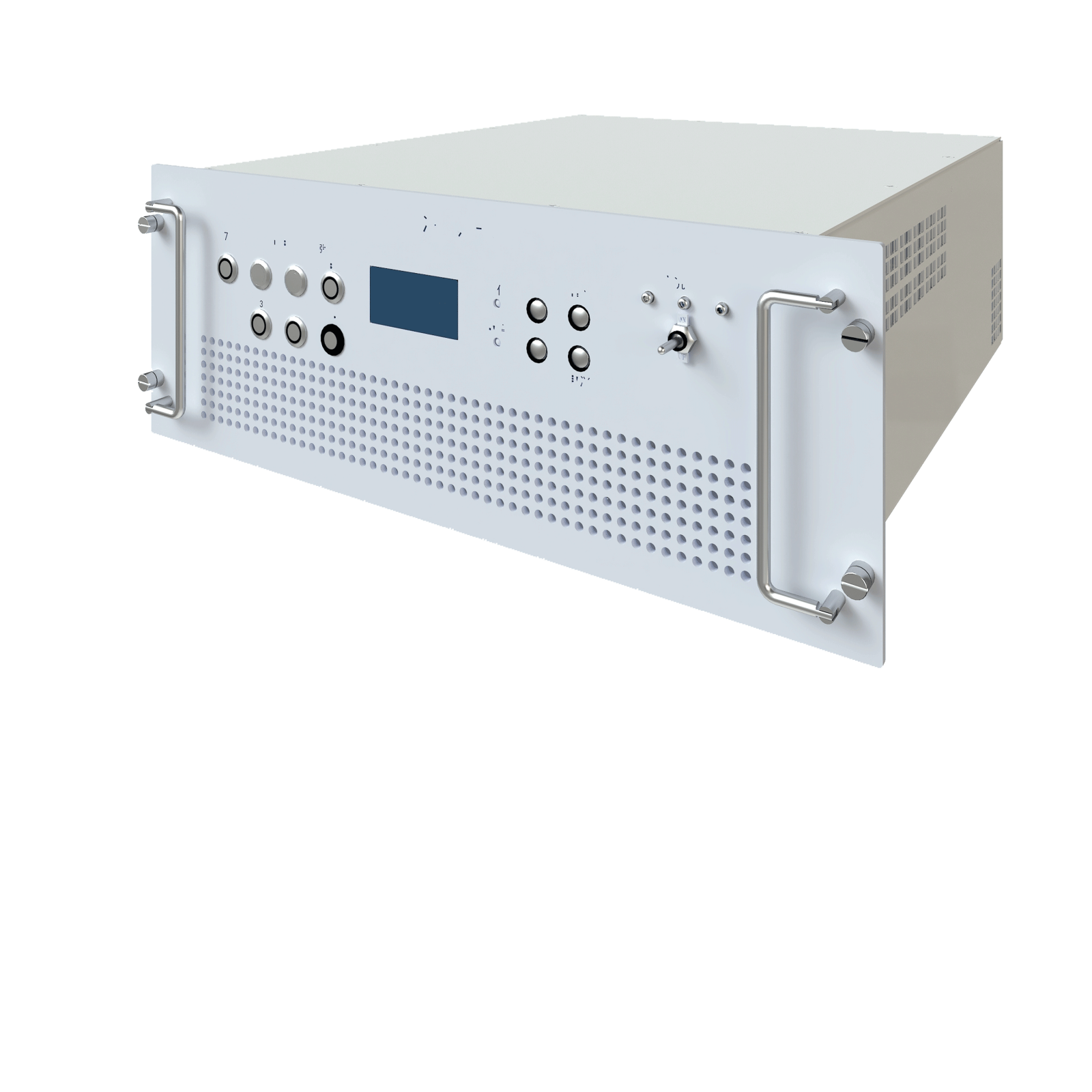

270V/5A+28V/100A 电源组合插箱

航空航天

270V/5A+28V/100A 电源组合插箱

工业测控

270V/5A+28V/100A 电源组合插箱

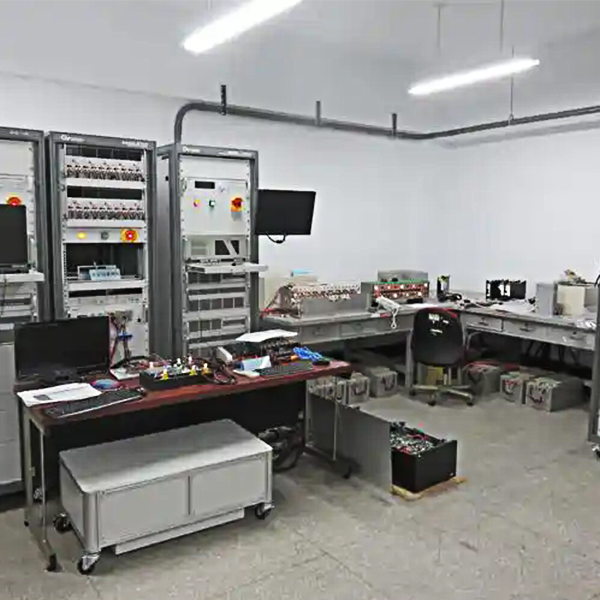

测试实验室

参数规格

技术参数
环境条件	工作温度	-40℃～60℃
	环境湿度	≤98％RH
	冷却方式	风冷
	海拔高度	≥4000m
输入	输入方式	三相四线（A、B、C、PE）
	输入电压范围	380Vac±15%
	频率	50Hz±3Hz
地面设备工作供电输出参数	输出额定电压	28Vdc
	输出电压范围	26Vdc～36Vdc
	额定输出电流	80A
设备供电输出参数	输出额定电压	28Vdc
	输出电压范围	26Vdc～36Vdc
	额定输出电流	100A
270V供电输出参数	输出额定电压	270Vdc
	输出电压范围	240Vdc～300Vdc
	额定输出电流	5A
功能性能	源效应	≤1％
	负载效应	≤1％
	纹波峰峰值	≤200mV/≤200mV/≤2V
	输出瞬态稳定时间	≤100ms
	负载变化瞬态电压调整率	≤1%
	效率	≥90%
	显示功能	显示电压、电流，显示精度：1%
	采样功能	远端采样+本端采样
	控制功能	远端控制+本端控制
	通信功能	CAN总线
	输入过压保护	具备
	输入欠压保护	具备
	输出过压保护	具备
	输出过流保护	具备
外形重量	尺寸	482.5mm×177mm×480mm（宽×高×深）
外形重量	重量	38kg
