产品特点

01

适用性强

多路隔离独立输出

体积小巧、用途灵活、模块独立插拔

02

安全可靠

多重保护：防反接/过压/过流/短路/过温

安全隔离：输入输出对机壳绝缘>2000V

03

智能便捷

维护简单：模块化设计，便于维护

智能通讯：CAN通讯，提供协议

04

自主可控

国产化率：100%自主可控

器件等级：国军标、七专级、企标级、工业级

应用场景

28V/180A 插拔式综合电源

航空航天

28V/180A 插拔式综合电源

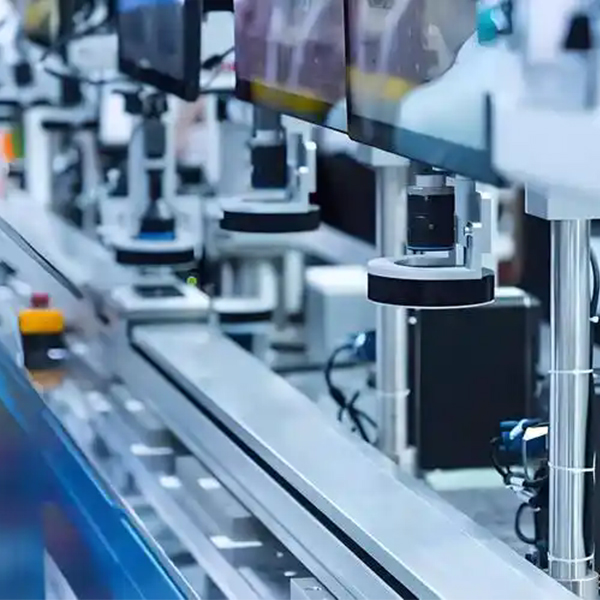

工业测控

28V/180A 插拔式综合电源

车载电源系统

28V/180A 插拔式综合电源

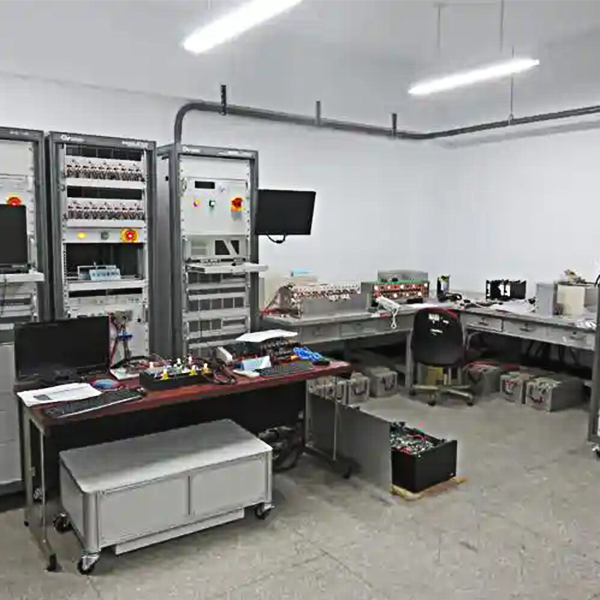

测试实验室

参数规格

技术参数
环境条件	工作温度	-40℃～55℃
	环境湿度	≤95％RH
	冷却方式	风冷
	海拔高度	≥4000m
输入	输入方式	直流输入
输入	输入电压范围	450Vdc～720Vdc
A路输出	输出额定电压	28Vdc
	输出电流	60A
	输出电压范围	24Vdc～38Vdc
B路输出	输出额定电压	28Vdc
	输出电流	80A
	输出电压范围	24Vdc～38Vdc
C路输出	输出额定电压	28Vdc
	输出电流	40A
	输出电压范围	24Vdc～38Vdc
功能性能	源效应	≤1%
	负载效应	≤1%
	纹波峰峰值	≤200mV
	瞬态稳定时间	≤100ms
	瞬态电压调整率	≤1%
	突加额定电流的20%时，电压超调量	≤±10%
	效率	≥90%
	电压测量误差	≤1%
	电流测量误差	≤1%
	显示功能	显示电压、电流，显示精度：1%
	采样功能	远端采样+本端采样
	控制功能	远端控制+本端控制
	通信功能	CAN总线
	输入欠压告警	具备
	输入过压告警	具备
	输入过压保护	具备
	输出欠压告警	具备
	输出过压保护	具备
外形重量	尺寸	420mm×355.6mm×280mm（长×宽×高）
外形重量	重量	40kg
