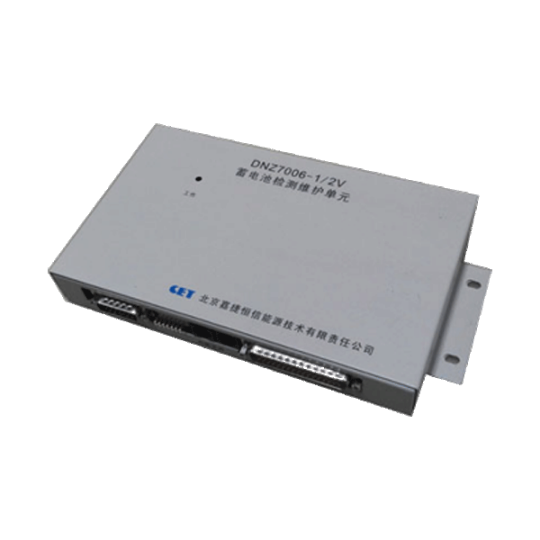

电池检测管理单元
电池检测管理单元是为串联电池组监控管理设计的模块。本模块由单节电压检测、均衡电路、温度检测等电路组成，可满足24节串联电池组的信息监测。具备单体电压、温度实时监测、内阻定时检测以及单节均衡功能，并通过CAN总线实时上传数据。该模块适用于航空航天与船舶、工业系统等领域的电池组智能监测管理。可以根据具体应用的需要订制适合的模块，以满足系统的需求。
电池检测管理单元是为串联电池组监控管理设计的模块。本模块由单节电压检测、均衡电路、温度检测等电路组成，可满足24节串联电池组的信息监测。具备单体电压、温度实时监测、内阻定时检测以及单节均衡功能，并通过CAN总线实时上传数据。该模块适用于航空航天与船舶、工业系统等领域的电池组智能监测管理。可以根据具体应用的需要订制适合的模块，以满足系统的需求。
支持0-5V电压检测范围支持多大24节电池的检测
采用高精度模拟信号处理器，电压采样精度达到0.1%，电流采样精度达到0.5%通过放电特征分析算法实现±0.5%内阻检测精度
微功耗设计：测试能耗<20mA/模块具备电池均衡功能，故障预警准确率>98%
国产化率：100%自主可控芯片等级：工业级器件等级：国军标七专级、企标级、工业级
电池检测管理模块技术参数 | |||
环境条件 | 工作温度 | -40℃～55℃ | |
环境湿度 | ≤95％RH | ||
海拔高度 | ≥4000m | ||
电池输入 | 输入电压 | 40-120V | |
运行工作电流 | 20mA | ||
休眠工作电流 | 5mA | ||
检测功能 | 总电压检测 | 检测范围 | 40-120V |
检测数量 | 1路 | ||
检测分辨率 | 10mV | ||
检测精度 | ±0.1% | ||
单节电压检测 | 检测范围 | 0-5V | |
检测数量 | 24路 | ||
检测分辨率 | 1mV | ||
检测精度 | ±0.1% | ||
阻抗测量 | 检测范围 | 0.01mΩ-50mΩ | |
检测精度 | 0.01mΩ | ||
温度检测 | 检测范围 | -40.0～70.0℃ | |
检测精度 | ±2℃ | ||
其他功能 | SOC估算精度 | ±5% | |
单节均衡功能 | 具备 | ||
最大均衡电流 | 20mA | ||
通信方式 | CAN 通信 | ||
